Схема 33. Соединения иммобилизатора
(Нет пока рейтинга! Проголосуйте, пожалуйста...)- 974 просмотров
- Нет отзывов »

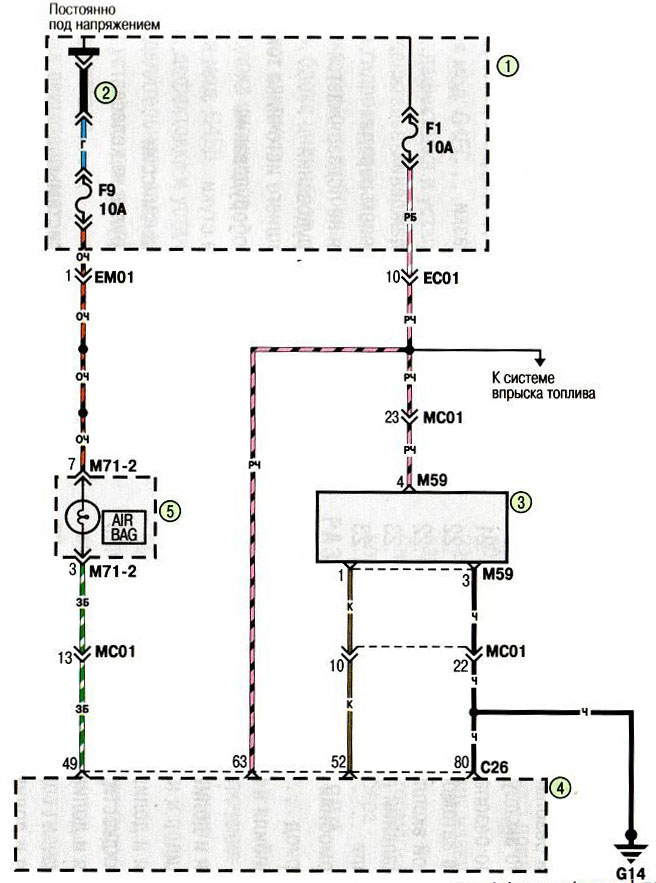

Схема 33. Соединения иммобилизатора
1 — монтажный блок предохранителей и реле в моторном отсеке;
2 — плавкая вставка (BATTERY) 50 А;
3 — датчик иммобилизатора;
4 — электронный блок управления двигателем;
5 — сигнальная лампа неисправности иммобилизатора в комбинации приборов
