Основные неисправности, для устранения которых необходимо снимать коробку передач с автомобиля:

— повышенный (по сравнению с привычным) шум;

— затрудненное переключение передач;

— самопроизвольное выключение или нечеткое включение передач;

— утечка масла через уплотнения и прокладки.

Кроме того, коробку передач снимают для замены сцепления, переднего подшипника первичного вала коробки передач, маховика.

Полезный совет:

Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и т. д.).

Вам потребуются: ключи «на 10», «на 12», «на 17», «на 27», отвертка с плоским лезвием.

1. Установите автомобиль на подъемник или смотровую канаву.

2. Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной батареи»).

3. Снимите полку аккумуляторной батареи (см. «Замена опор подвески силового агрегата»).

4. Слейте масло из коробки передач (см. «Замена масла в механической коробке передач»).

5. Отсоедините от ступиц передних колес их приводы (см. «Снятие и установка приводов передних колес»).

6. Отсоедините воздухоподводящий патрубок от дроссельного узла и снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

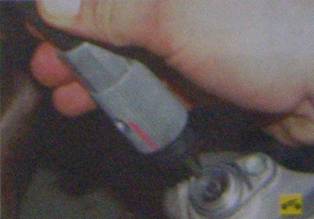

7. Отсоедините колодку шута проводов от выключателя света заднего кода.

8. Отверните наконечник троса привода спидометра…

9. …и отсоедините его от коробки передач.

10. Снимите фиксирующую скобу крепления трубопровода гидропривода выключения сцепления к кронштейну левой опоры силового агрегата…

11. …и выведите трубопровод из прорези в кронштейне.

12. выверните болт крепления кронштейна гидропривода выключения сцепления к картеру коробки передач.

13. Выверните 2 болта крепления рабочего цилиндра к картеру сцепления и, не отсоединяя от него гидропривод, отведите в сторону.

14. Отсоедините от рычагов коробки передач тросы включения и выбора передач и отведите их  в сторону (см. «Замена тросов привода управления коробкой передач»).

15. Выверните замок пистона крепления грязезащитного кожуха…

16. …и выньте пистон из отверстия в панели кузова.

17. Выверните 2 болта крепления грязезащитного кожуха.

18. …и снимите кожух, выведя его переднюю часть из-под подкрылка.

19. Отсоедините от стартера наконечники проводов, выверните 2 болта и снимите стартер (см. «Снятие и установка стартера»).

20. Выверните 2 болта крепления нижнего кожуха картера сцепления к блоку цилиндров двигателя…

21. …выверните 3 болта крепления нижнего кожуха к картеру сцепления.

22. …и снимите кожух.

23. выверните болты крепления коробки передач со строны катколлектора.

24. …и со стороны передней опоры подвески силового агрегата.

25. Выверните 2 болта крепления коробки передач со стороны корпуса термостата (на фото корпус термостата снят для наглядности).

26. Установите опоры под картер двигателя…

27. …и под картер коробки передач.

28. Снимите переднюю, заднюю и левую опоры подвески силового агрегата (см. «Замена опор подвески силового агрегата»).

29. Выверните два болта верхнего крепления кронштейна левой опоры подвески силового агрегата к картеру коробки передач…

30. …выверните боковой болт крепления кронштейна опоры и снимите его.

31. Выверните болт крепления коробки передач со стороны привода правого колеса…

32. …отсоедините коробку передач от двигателя и отведите ее в сторону.

33. Для снятия коробки передач необходимо снять маховик двигателя. Для этого…

34. …выверните болты и снимите кожух и ведомый диск сцепления.

35. Выверните болты крепления маховика и снимите его (см. «Снятие, дефектовка и установка маховика»).

ПОЛЕЗНЫЕ СОВЕТЫ

36. Придерживая коробку передач, уберите опору из-под коробки передач и снимите коробку.

Полезные советы:

Перед установкой коробки передач нанесите тонкий слой консистентной смазки на шлицевую часть первичного вала.

37. Установите коробку передач в порядке, обратном снятию.

38. Залейте масло в коробку передач (см. «Замена масла в механической коробке передач»).
