Двери. Складывающаяся и сдвижная дверь. Привод двери
(Нет пока рейтинга! Проголосуйте, пожалуйста...)- 544 просмотров
- Нет отзывов »
Складывающаяся дверь состоит из полотна двери, узла петлевого шарнира, направляющего ролика, узла дверного замка, и уплотнителя. Полотно двери имеет форму, соответствующую проему кузова. Когда дверь закрыта, она совпадает с поверхностью внешней панели кузова. Дверь имеет большие стекла и соответствует форме кузова. Петлевой шарнир сконструирован таким образом, что в верхней и нижней части его оси находятся подшипниковые механизмы, облегчающие открытие и закрытие двери.
Сдвижная дверь

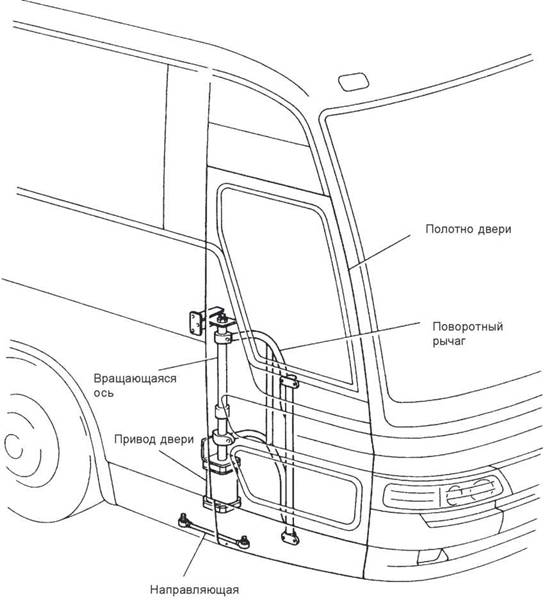

Сдвижная дверь состоит из привода двери, вращающейся оси, поворотного рычага, электронного клапана, и труб подвода воздуха. Для открывания и закрывания двери, шариковый кривошипно-кулисный механизм (ШККМ) преобразует возвратно-поступательные движения пневматического цилиндра привода двери во вращение двери. Когда дверь закрывается, по окончании ее вращения ШККМ фиксируется, и дверь поднимается вместе с возвратно-поступательным движением пневматического цилиндра.
Привод двери
(Складывающаяся дверь)
(Сдвигающаяся дверь)
Система привода двери состоит из привода двери, труб подвода воздуха, электронного клапана и переключателя режима работы дверного привода. Дверь приводится в действие с помощью сжатого воздуха.
