Свет стал неотъемлемой частью нашей жизни. Уже тяжело представить, каково жить в домах, в которых по вечерам нет освещения, или только огонь от свечей. Не будет возможности что либо писать по вечерам, просто приходить и ложиться спать. Но за последнее столетие это стало чем-то банальным, что при отключении всего на несколько часов, появляется паника и раздражительность из-за того, что не получается сделать то, что запланировал заранее. Примерно тоже самое касается и автомобилей. В них давно начали устанавливать освещение, как в салоне, так и в фарах. Уже около сотни лет, в фарах используют галогенные лампочки, позволяющие в ночное время суток обнаруживать автомобиль другими участниками дорожного движения, а так же освещать саму дорогу, чтобы никого не сбить, и не попасть в какую нибудь глубокую яму из которой не получиться выбраться. Но это и все на что хватает этих лампочек, которые кстати тянут достаточно много заряда из аккумулятора. Все автовладельцы пытаются в разных городах найти подходящий автосвет. Например, пытаются найти «автосвет Харьков«, «автосвет Киев», «автосвет...

*1 — задняя прайд комбинация фонарей *2 — правая передняя фара *3 — правая передняя фара *4 . выключатель передних противотуманных фар *5 — датчик дверей *6 — блок управления a/c *7 — приборная панель *8 — парктроник *9 — выключатель задних противотуманных фар

1 — звуковой сигнал охранной сигнализации 2 — мотор вентилятора радиатора охлаждения двигателя 3 — правая nпередняя противотуманная фара 4 — обогреватель сиденья водителя 5 — передняя правая комбинированиая фара 6 — привод и обогреватель бокового зеркала 7 — блокирующий механизм дверного замка водительской двери 8 — левый выключатель заднего электростеклоподъемника 9 — блокирующий механизм дверного замка задней левой двери 10 — задняя правая комбинированная фара 11 — привод и обогреватель пассажирского бокового зеркала 12 — выключатель пассажирских стеклоподъемников 13 — блокирующий механизм дверного замка пассажирской двери 14 — правый выключатель заднего электростеклоподъемника 15 — блокирующий механизм дверного замка задней правой двери 16 — рычаг переключения автоматической коробки передач

1 — задние противотуманные фары 2 — коробка реле и предохранителей 3 — противотуманная фара 4 — см. распределение заземления 5 — задняя правая комбинированная пампа 6 — задняя левая комбинированная пампа 7 — подсветка 8 — индикатор 9 — выключатель задних противотуманных фар 10 — многофункциональный переключатель 11 — выключатель освещения 12 — см. световой и звуковой сигнал о незатянутом предохранительном ремне 13 — выключатель передних противотуманных фар 14 — стояночные фонари 15 — передние противотуманные фары

1 — см распределение энергии 2 — обогреватель моего стекла 1 3 — обогреватель заднего cтекла 2 4 — зажигание ON/START, затемнение зеркала заднего вида 5 — информация о предохранителях в салоне автомобиля 6 — реле обогревателя заднего стекла: 7 — обогреватель заднего стекла. 8 — обогреватель стекла: 9 — см. распределение заземления; 10 — мотор приводa наружных зеркал и обогреватель стекла со стороны водителя; 11 — мотор привода наружных зеркал и обогреватель стекла со стороны пассажира 12 — см освещение 13 — выключатель обогрева залило стекла 14 — ввоз размораживателя 15 — подсветка 1 — коробка роле и предохранителей 2 — многофункциональный переключатель 3 — выключатель освещения 4 — см задние и передние противотуманные фары 5 — см распределение заземления. 6 — роле стол-сигналов 7 — автоматическое отключение 8 — контролируемая подводимая мощность 9 — фары для дневного времени суток 10 — см распределение энергии 11 — репейное управление стоп-сигмалами 12 — блок управления фарами для дневного времени суток 13 — стояночный переключатель 14...

1 — от питания при ON; 2 — передняя правая фара; 3 — соединительная коробка; 4 — реле электрических стеклоподъемников. 5 — передние стеклоподъемники. 6 — задние стеклоподъемники; 7 — уравнительный механизм передних фар; 8 — нивелирующий переключатель передних фар; 9 — активный датчик влажности е автомобиле; 10 — переключатель мощности зеркала заднего вида, 11 — реле обогрева сиденья; 12 — реле передних противотуманных фар. 13 — см распределение заземления; 14 — основной выключатель стеклоподъемников (передний); 15 — основной выключатель стеклоподъемников (передний ♦ задний). 16 — выключатель стеклоподъемников салона автомобиля; 17 — задний левый выключатель стеклоподъемников: 18 — задний правый выключатель стеклоподъемников; 19 — зажигание ON / START, затемнение зеркала заднего вида

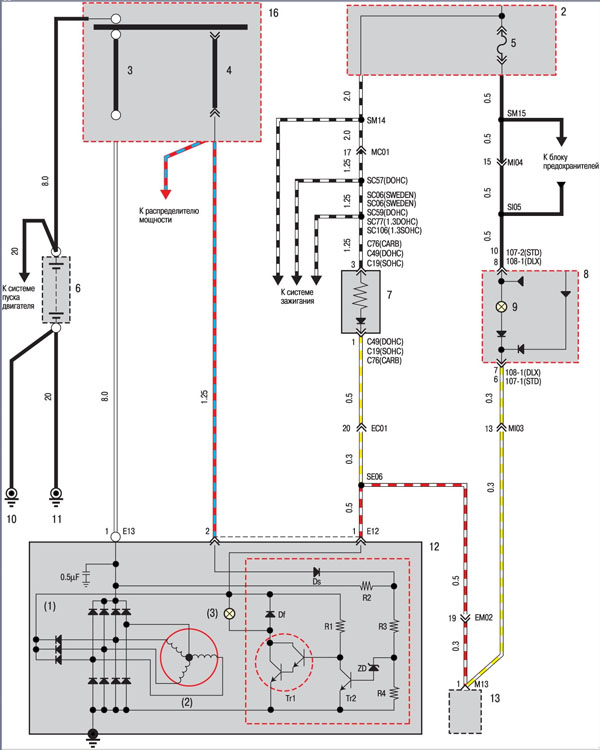

Условные обозначения к электрическим схемам 1 Блок предохранителей и реле в моторном отеке 2 Блок предохранителей 3 Плавкая вставка 100 А 4 Плавкая вставка 20 А 5 Предохранитель 10 А 6 Аккумуляторная батарея 7 Резистор предварительного возбуждения 8 Комбинация приборов 9 Контрольная лампа зарядки аккумуляторной батареи 10 Соединение двигателя с «массой» 11 Соединение кузова с «массой» 12 Генератор (1) Выпрямитель (2) Обмотка статора (3) Обмотка возбуждения 13 Таймер обогревателя 14 Плавкая вставка 30 А 15 Выключатель зажигания (1) Выключено (2) Вспомогательное оборудование (3) Зажигание включено (4) Стартер 16 Переключатель положения диапазонов автоматической коробки передач 17 Переключатель блокировки на педали сцепления 18 Блок предохранителей и реле со стороны пассажира 19 Реле стартера 20 Соединительный разъем 21 Стартер (1) Тяговое реле 22 Тахометр 23 Реле управления двигателем 24 Катушка зажигания (1) Первичная обмотка катушки зажигания (2) Вторичная обмотка катушки зажигания 25 Блок управления двигателем ЕСМ 26 Датчик положения распределительного вала (СМР) 27 Датчик угла поворота...

Условные обозначения к электрическим схемам 1 Блок предохранителей и реле в моторном отеке 2 Блок предохранителей 3 Плавкая вставка 100 А 4 Плавкая вставка 20 А 5 Предохранитель 10 А 6 Аккумуляторная батарея 7 Резистор предварительного возбуждения 8 Комбинация приборов 9 Контрольная лампа зарядки аккумуляторной батареи 10 Соединение двигателя с «массой» 11 Соединение кузова с «массой» 12 Генератор (1) Выпрямитель (2) Обмотка статора (3) Обмотка возбуждения 13 Таймер обогревателя 14 Плавкая вставка 30 А 15 Выключатель зажигания (1) Выключено (2) Вспомогательное оборудование (3) Зажигание включено (4) Стартер 16 Переключатель положения диапазонов автоматической коробки передач 17 Переключатель блокировки на педали сцепления 18 Блок предохранителей и реле со стороны пассажира 19 Реле стартера 20 Соединительный разъем 21 Стартер (1) Тяговое реле 22 Тахометр 23 Реле управления двигателем 24 Катушка зажигания (1) Первичная обмотка катушки зажигания (2) Вторичная обмотка катушки зажигания 25 Блок управления двигателем ЕСМ 26 Датчик положения распределительного вала (СМР) 27 Датчик угла поворота...

Условные обозначения к электрическим схемам 1 Блок предохранителей и реле в моторном отеке 2 Блок предохранителей 3 Плавкая вставка 100 А 4 Плавкая вставка 20 А 5 Предохранитель 10 А 6 Аккумуляторная батарея 7 Резистор предварительного возбуждения 8 Комбинация приборов 9 Контрольная лампа зарядки аккумуляторной батареи 10 Соединение двигателя с «массой» 11 Соединение кузова с «массой» 12 Генератор (1) Выпрямитель (2) Обмотка статора (3) Обмотка возбуждения 13 Таймер обогревателя 14 Плавкая вставка 30 А 15 Выключатель зажигания (1) Выключено (2) Вспомогательное оборудование (3) Зажигание включено (4) Стартер 16 Переключатель положения диапазонов автоматической коробки передач 17 Переключатель блокировки на педали сцепления 18 Блок предохранителей и реле со стороны пассажира 19 Реле стартера 20 Соединительный разъем 21 Стартер (1) Тяговое реле 22 Тахометр 23 Реле управления двигателем 24 Катушка зажигания (1) Первичная обмотка катушки зажигания (2) Вторичная обмотка катушки зажигания 25 Блок управления двигателем ЕСМ 26 Датчик положения распределительного вала (СМР) 27 Датчик угла поворота...

Условные обозначения к электрическим схемам 1 Блок предохранителей и реле в моторном отеке 2 Блок предохранителей 3 Плавкая вставка 100 А 4 Плавкая вставка 20 А 5 Предохранитель 10 А 6 Аккумуляторная батарея 7 Резистор предварительного возбуждения 8 Комбинация приборов 9 Контрольная лампа зарядки аккумуляторной батареи 10 Соединение двигателя с «массой» 11 Соединение кузова с «массой» 12 Генератор (1) Выпрямитель (2) Обмотка статора (3) Обмотка возбуждения 13 Таймер обогревателя 14 Плавкая вставка 30 А 15 Выключатель зажигания (1) Выключено (2) Вспомогательное оборудование (3) Зажигание включено (4) Стартер 16 Переключатель положения диапазонов автоматической коробки передач 17 Переключатель блокировки на педали сцепления 18 Блок предохранителей и реле со стороны пассажира 19 Реле стартера 20 Соединительный разъем 21 Стартер (1) Тяговое реле 22 Тахометр 23 Реле управления двигателем 24 Катушка зажигания (1) Первичная обмотка катушки зажигания (2) Вторичная обмотка катушки зажигания 25 Блок управления двигателем ЕСМ 26 Датчик положения распределительного вала (СМР) 27 Датчик угла поворота...
